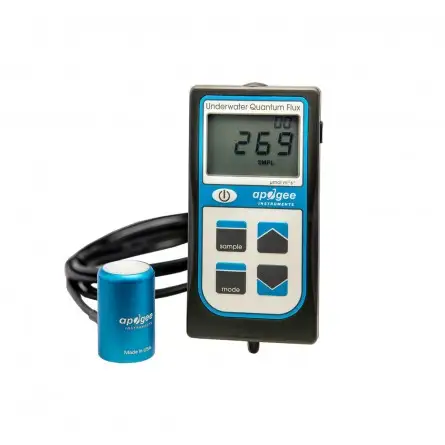

APOGEE - MQ-510 - Medidor PAR Full Spectrum Marine

Garantir níveis de luz adequados para a fotossíntese subaquática

A radiação fotossintética é essencial para o crescimento de organismos fotossintéticos, como os corais. A faixa de comprimento de onda de 400 a 700 nm é PAR (radiação fotossinteticamente ativa) ou PPFD (densidade de fluxo de fótons fotossintéticos). Os sensores quânticos/PAR da Apogee são calibrados para medir o número de fótons de luz nesta faixa.

Como funciona

PAR (radiação fotossinteticamente ativa) é a fonte de energia necessária para a fotossíntese, criada por fótons nos comprimentos de onda de 400 a 700 nm. A fonte de energia, PAR, é expressa em unidades de densidade de fluxo de fótons fotossintéticos (PPFD), µmol m-2 s-1. O PAR pode ser medido a partir da luz solar e de fontes de luz elétrica para garantir que os corais recebam a luz ou fótons apropriados para uma saúde ideal. Os requisitos de PAR dos corais variam muito devido às diferentes profundidades e condições da água em que existem naturalmente. Informações sobre as necessidades específicas de PAR dos corais podem ser encontradas pedindo a um aquarista profissional que se envolva em um clube de recife local e através de artigos como Photosynthesis and Photoadaptation de Sanjay Joshi.

Sensor de espectro total

Apresenta um detector aprimorado que fornece leituras excelentes sob todas as fontes de luz, incluindo LEDs, assim que sai da caixa. O sensor quântico de espectro total possui uma faixa espectral de 389 a 692 nm ± 5 nm. O sensor está disponível acoplado a um medidor portátil que fornece leitura digital (MQ-510), com comunicação USB e software personalizado (SQ-520), e em múltiplas saídas analógicas para uso com registrador de dados ou voltímetro.

Sensor original

Uma opção menos dispendiosa que é excelente para todas as fontes de luz, exceto a maioria dos LEDs, onde fatores de correção pós-medição devem ser aplicados para obter leituras precisas. O sensor quântico original possui uma faixa espectral de 410 a 655 nm. O sensor está disponível acoplado a um medidor portátil que fornece leitura digital (MQ-210) e em diversas saídas analógicas para uso com registrador de dados ou voltímetro.

Pronto para uso subaquático

Todos os modelos de medidores e sensores subaquáticos Apogee (MQ-210 e -510 e SQ-420 e -520) corrigem automaticamente a imersão ou possuem uma configuração de imersão, permitindo ao usuário realizar excelentes medições subaquáticas imediatamente. Os sensores apresentam uma cabeça de sensor à prova d'água que é sólida e encapsulada para impermeabilização completa e para garantir que não haja cavidades ocas para a entrada de água e causar erros de medição.

Medições PAR subaquáticas

Sensores quânticos são cada vez mais usados para medir a densidade do fluxo de fótons fotossintéticos (PPFD, unidades de µmol m-2 s-1) subaquático, o que é importante para processos biológicos, químicos e físicos em águas naturais e em aquários. Quando um sensor quântico calibrado no ar é usado para fazer medições subaquáticas, a leitura do sensor é baixa.

Esse fenômeno é chamado de efeito de imersão e ocorre porque o índice de refração da água (1,33) é maior que o do ar (1,00). O índice de refração mais alto da água faz com que mais luz seja retroespalhada (ou refletida) pelo sensor na água do que no ar (Smith, 1969; Tyler e Smith, 1970). À medida que mais luz é refletida, menos luz é transmitida através do difusor para o detector, fazendo com que a leitura do sensor seja baixa. Quando este efeito não é corrigido, as medições subaquáticas são apenas relativas, dificultando a comparação da luz em diferentes ambientes.

O Sensor Quântico Apogee Full Spectrum (Modelo SQ-500) é espectralmente mais preciso que o Sensor Quântico original (Modelo SQ-120), mas a ótica exclusiva (principalmente o formato) torna o efeito de maior imersão para o novo sensor. As medições PAR subaquáticas coletadas usando um sensor de espectro total podem ser corrigidas multiplicando-se por 1,32; as medições coletadas usando um sensor Apogee original devem ser multiplicadas por 1,08.

Os medidores quânticos subaquáticos MQ-210 e MQ-510 já aplicam o fator de correção do efeito de imersão às leituras do medidor por meio do firmware do medidor. Além disso, o SQ-420 e o SQ-520 possuem um “ajuste de imersão” que aplica o fator de correção do efeito de imersão às leituras do sensor por meio do software ApogeeConnect. Esses sensores não necessitam de correções pós-medição aplicadas às suas medições.

Capacidades de registro de dados

Os medidores MQ-210 e -510 registram até 99 medições manuais. No modo de gravação, o medidor fará uma medição a cada 30 segundos. A cada 30 minutos, o medidor calculará a média das sessenta medições de 30 segundos e registrará o valor médio. O medidor pode armazenar até 99 médias. Os sensores USB SQ-420 e -520 possuem memória interna capaz de armazenar 10.000 medições periódicas especificadas pelo usuário que podem ser baixadas para um computador, no entanto, o total diário integrado só pode ser visualizado baixando os dados para um computador. O download de dados para um computador requer o cabo de comunicação AC-100 (um cabo USB padrão não funciona) e o software Apogee- AMS .

Aplicações típicas

Medições de PPFD em copas de plantas em ambientes externos, estufas e câmaras de crescimento, e medições de PPFD refletidas ou sob a copa (transmitidas) nos mesmos ambientes. Sensores quânticos também são usados para medir PPFD em ambientes aquáticos, incluindo aquários de água salgada onde os corais são cultivados.

Conjunto

O suporte de montagem solar AL-120 com placa de nivelamento facilita a montagem do sensor em um poste ou tubo. A placa de nivelamento do coletor solar AL-100 foi projetada para nivelar o coletor quando colocado em uma superfície plana ou montado em uma superfície.
