Garantire livelli di luce adeguati per la fotosintesi subacquea
La radiazione fotosintetica è essenziale per la crescita di organismi fotosintetici come i coralli. La gamma di lunghezze d'onda da 400 a 700 nm è PAR (radiazione fotosinteticamente attiva) o PPFD (densità di flusso di fotoni fotosintetici). I sensori Apogee quantum/PAR sono calibrati per misurare il numero di fotoni di luce in questo intervallo.
Come funziona
PAR (Photosynthetically Active Radiation) è la fonte di energia necessaria per la fotosintesi, creata da fotoni nelle lunghezze d'onda da 400 a 700 nm. La fonte di energia, PAR, è espressa in unità di densità di flusso di fotoni fotosintetici (PPFD), µmol m-2 s-1. Il PAR può essere misurato dalla luce solare e da fonti di luce elettrica per garantire che i coralli ricevano la luce o i fotoni corretti per una salute ottimale. I requisiti PAR dei coralli variano notevolmente a causa delle diverse profondità e condizioni dell'acqua in cui esistono naturalmente. È possibile trovare informazioni sulle specifiche esigenze PAR dei coralli chiedendo a un acquariofilo professionista di collaborare con un club di barriera corallina locale e attraverso articoli come la fotosintesi e il fotoadattamento di Sanjay Joshi.
Sensore a spettro completo

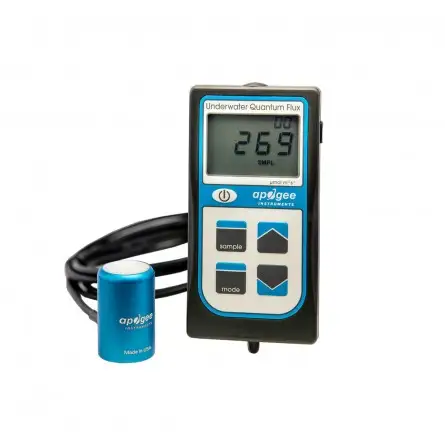

Dispone di un rilevatore migliorato che fornisce misurazioni eccellenti sotto tutte le fonti di luce, inclusi i LED, fin dall'inizio. Il sensore quantico a spettro completo ha un intervallo spettrale di 389-692 nm ± 5 nm. Il sensore è disponibile collegato a un misuratore portatile che fornisce una lettura digitale (MQ-510), con comunicazione USB e software personalizzato (SQ-520) e in più uscite analogiche per l'uso con un data logger o un voltmetro.
sensore originale
Un'opzione meno costosa che è eccellente per tutte le sorgenti luminose tranne la maggior parte dei LED, dove devono essere applicati fattori di correzione post-misurazione per ottenere letture accurate. Il sensore quantico originale ha una gamma spettrale di 410-655 nm. Il sensore è disponibile collegato a un misuratore portatile che fornisce una lettura digitale (MQ-210) e in più uscite analogiche per l'uso con un data logger o un voltmetro.
Pronto per l'uso subacqueo
Tutti i modelli di contatori e sensori subacquei Apogee (MQ-210 e -510 e SQ-420 e -520) correggono automaticamente l'effetto di immersione o dispongono di una regolazione di immersione, consentendo all'utente di eseguire misurazioni subacquee eccellenti fin da subito. I sensori sono dotati di una testa del sensore impermeabile che è solida incapsulata per una tenuta completa e per garantire che non vi siano cavità vuote in cui l'acqua possa entrare e causare errori di misurazione.
Misurazioni PAR subacquee
I sensori quantistici sono sempre più utilizzati per misurare la densità del flusso di fotoni fotosintetici (PPFD, unità di µmol m-2 s-1) sott'acqua, che è importante per i processi biologici, chimici e fisici nelle acque naturali e negli acquari. Quando un sensore quantico che è stato calibrato nell'aria viene utilizzato per effettuare misurazioni sott'acqua, il sensore legge basso.
Questo fenomeno è chiamato effetto immersione e si verifica perché l'indice di rifrazione dell'acqua (1,33) è maggiore di quello dell'aria (1,00). Il più alto indice di rifrazione dell'acqua fa sì che più luce venga retrodiffusa (o riflessa) dal sensore nell'acqua che nell'aria (Smith, 1969; Tyler e Smith, 1970). Man mano che viene riflessa più luce, meno luce viene trasmessa attraverso il diffusore al rivelatore, provocando una lettura bassa del sensore. Quando questo effetto non viene corretto, le misurazioni subacquee sono solo relative, rendendo difficile confrontare la luce in ambienti diversi.
L'Apogee Full Spectrum Quantum Sensor (Modello SQ-500) è spettralmente più preciso del Quantum Sensor originale (Modello SQ-120), ma l'ottica unica (principalmente la forma) crea l'effetto di una maggiore immersione per il nuovo sensore. Le misurazioni PAR subacquee raccolte utilizzando un sensore a spettro completo possono essere corrette moltiplicando per 1,32; le misurazioni effettuate utilizzando un sensore Apogee originale devono essere moltiplicate per 1,08.
I misuratori quantici subacquei MQ-210 e MQ-510 applicano già il fattore di correzione dell'effetto di immersione alle letture del misuratore attraverso il firmware del misuratore. Inoltre, l'SQ-420 e l'SQ-520 dispongono di una "impostazione Dip" che applica il fattore di correzione dell'effetto di immersione alle letture del sensore tramite il software ApogeeConnect. Questi sensori non necessitano di correzioni post-misurazione applicate alle loro misure.
Funzionalità di registrazione dei dati
I misuratori MQ-210 e -510 memorizzano fino a 99 misurazioni manuali. In modalità di registrazione, lo strumento effettuerà una misurazione ogni 30 secondi. Ogni 30 minuti, lo strumento calcolerà la media delle sessanta misurazioni di 30 secondi e registrerà il valore medio. Lo strumento può memorizzare fino a 99 medie. I sensori USB SQ-420 e -520 dispongono di una memoria interna in grado di memorizzare 10.000 misurazioni periodiche specificate dall'utente che possono essere scaricate su un computer, tuttavia, il totale giornaliero integrato può essere visualizzato solo scaricando i dati su un computer. Il download dei dati su un computer richiede il cavo di comunicazione AC-100 (un cavo USB standard non funzionerà) e il software Apogee- AMS .
Applicazioni tipiche
Misurazioni della PPFD della chioma in ambienti esterni, serre e camere di crescita e misurazioni della PPFD riflessa o sotto la chioma (trasmessa) negli stessi ambienti. I sensori quantistici vengono utilizzati anche per misurare la PPFD in ambienti acquatici, compresi gli acquari di acqua salata in cui vengono coltivati i coralli.
Assemblaggio
La staffa di montaggio solare AL-120 con piastra di livellamento facilita il montaggio del collettore su un palo o su un tubo. La piastra di livellamento per collettore solare AL-100 è progettata per livellare il collettore quando è posizionato su una superficie piana o montato su una superficie.
| Dimensioni (LxPxA): |
126 x 70 x 24 mm |
| Campo di misura : |
da 0 a 4000 µmol mˉ² sˉ¹ |
| Gamma spettrale: |
Da 389 a 692 nm ± 5 nm (lunghezze d'onda in cui la risposta è maggiore del 50%) |
| Deriva a lungo termine (non stabilità): |
Meno del 2% all'anno |
| Tempo di risposta: |
Meno di 1 ms |
| Selettività spettrale: |
Meno del 10% da 412 a 682 nm ± 5 nm |
| Ambiente operativo: |
da 0° a 50° C, meno del 90% di umidità relativa senza condensa fino a 30° C, meno del 70% di umidità relativa senza condensa da 30° a 50° C; sensori separati possono essere immersi in acqua fino a una profondità di 30 m. |
| Dimensione del sensore: |
24 mm di diametro, 37 mm di altezza |
| Cavo: |
Cavo schermato a doppino intrecciato da 2 m con guaina in gomma Santoprene (elevata resistenza all'acqua, elevata stabilità ai raggi UV, flessibilità alle basse temperature), cavo aggiuntivo disponibile. |
